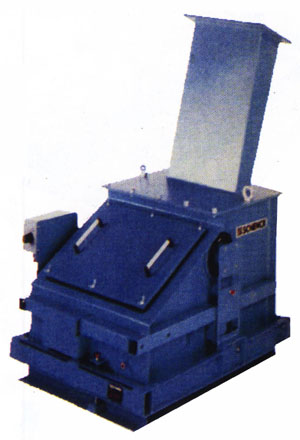

DLD/DLM型固体流量计
DLM/DLD型固体流量计是一种连续称重计量的送料设备，它适用于化工、建材、冶金、矿山等行业，对非粘性散粒状或粉状物料进行自动连续定量送料、动态计量或送料控制。在水泥行业中，主要用于生料粉的入窑计量喂料。
DLD型固体流量计与带有送料装置的校正仓可构成一个高精度的连续喂料系统。带有荷重传感器的校正仓可对固体流量计的计量精度进行在线校验，送料装置能按照设定的送料率自动调节物料流量。
DLD型固体流量计喂料系统配置有计量仪表、称重管理仪表和PI调节器。系统通过模拟量输入口设置给料速度实施控制，也可以同上位机或过程管理系统（DCS）相连接完成系统的自动控制。
机械部份主要包括：壳体、导向溜槽、测量溜槽、杠杆装置、称重传感器等。（见下图）
壳体：壳体是固体流量计基础部件，由钢板折弯焊接而成，下部有一个用来固定在平台上或其它支承结构上的法兰，上部有一个与导向溜槽相连接的法兰。壳体上有盖门供检修和拆卸测量槽用，盖门贴有像皮密封圈子，用拾扣与壳体连接。
导向溜槽：导向溜槽采用螺栓与壳体连接，物料通过导向溜槽时以一特定的方向流进测量溜槽。导向溜槽的入口处配有密封像胶环，它包裹着插进导向溜槽的伸缩接头，可防止物料粉尘从接口入飞出，又不影响对料仓的称重。
测量溜槽：测量溜槽与管状横梁相连。横梁横穿整个壳体，用两个像胶膜片密封，两端用葳杆装置相连。物料经过导向溜槽沿测量溜槽的曲面切线方向进入溜槽，物料流动方向对溜槽不会发生冲击的偏转，从而产生一个与流量成正比的测量力。该测量力由械杆装置传至称重传感器上。
杠杆装置：杠杆装置是力的传递机构，它由两组十字簧片支撑，上部与测量溜槽相连接，下部有起配重平衡作用的框架，框架上安装有配重块，以调整秤体表态零点。框架另一端装有一螺杆，与传感器受力柱相接触。
称重传感器：称重传感器安装在与壳体相连的传感器支架上，支架顶板装有接线盒。称重传感器采用金属波纹管密封型高精度传感嚣。
技术参数
称量精度： ±1 ％（带校正仓及预给料装置DLD型）
±2％（DLM型）
工作环境 温度： 0～50℃
相对湿度： 30～85%RH，没有结露
允许物料温度 <100 ℃
物料粒度 <5mm
电源供应 220V AC 50Hz
一次信号传送距离 <500m
测量范围 0～30mv
适用于给料装置
库底卸料器或螺旋喂料机
控制柜 DLD型固体喂料机的称重控制仪表均装在控制柜内，完成的所有的控制计量功能。
控制柜规格 外型（宽×高×深）： 700×2200×500 mm
安装尺寸（宽×深）： 600×400 mm

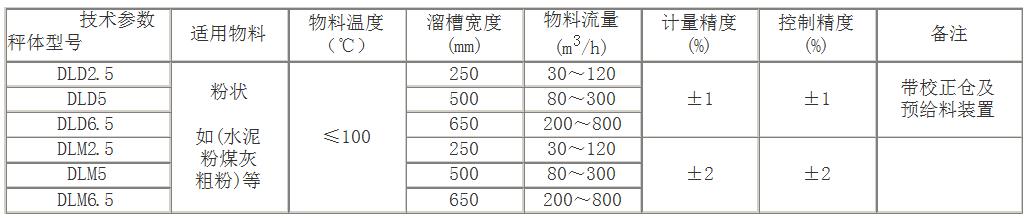

固体流量计型号
（1）型号 DLM：固体流量计
DLD：固体流量喂料机
（2）测量范围 DLM/DLD2.5型 40～200m³/h
DLM/DLD5 型 80～300m³/h
DLM/DLD6.5型 200～800m³/h
